Luogo di origine:
La Cina
Marca:
YBX
Certificazione:
cUL, TUV, CQC, CE, ROHS
Numero di modello:
YB12D2-10A-Q(R)
Contattici
video
video
Linea filtro ad uno stadio di rendimento elevato AC/DC EMI Filter Single Phase Power
Filtro da EMI di AC/DC:
YB12D2-10A-Q (R) è EMI Filter. Il suo modo di collegamento è rapido sul terminale. La corrente nominale massima fino a 10 amps.are progettati con sia il modo comune che il modo differenziale che realizzano alta soppressione di rumore, filtrazione ad uno stadio, buona filtrando effetto. Le applicazioni tipiche includono l'attrezzatura elettrica ed elettronica, l'attrezzatura di famiglia, l'attrezzatura di automazione, la macchina di forma fisica e l'attrezzatura medica.
Tabella di selezione del filtro:
| Numero del pezzo. | Caso | Correnti nominali (A) | Collegamenti dell'uscita |
| YB12D2-10A | D2 | 10 | Rapido sul terminale |
| YB12D2-15A | D2 | 15 | |
| YB12D2-20A | D2 | 20 | Cavo |
| YB12D2-30A | D2 | 30 | |
| YB12D2-40A | D2 | 40 | Vite M4 |
*Q: Rapido su 6.35x0.8mm S: Ansa W della vite: UL1015 18awg
Regola di nomina:
| YB | 12 | D2 | - | 10A | - | Q |
| | | | | | | | | | | ||
| La nostra marca | Circuito | Dimensione | Corrente | Collegamento dell'uscita | ||
| circuito di 12:12 | D2 | 10A: 10 amp | Q: rapido sulla linguetta 250 | |||
| 20A: 20 amp | W: cavo | |||||
| 30A: 30 amp | S: Vite M4 |
Caratteristiche del filtro da monofase:
-- La corrente nominale può essere offerta 1 - 30 ampèri.
-- Varie selezioni di uscita quali il terminale di vite M4, il cavo ed il blocchetto terminali.
-- Progettato una filtrazione migliorata fase per impedire l'alimentazione elettrica può produrre l'interferenza
-- La dimensione compatta può applicarsi alle varie situazioni.
-- Ci sono varie parti e combinazioni per incontrare le prove della contabilità elettromagnetica del cliente differente
EMI Filter Application:
1. Attrezzatura elettrica ed elettronica
2. Attrezzatura medica
3. Attrezzatura di Datacom
4. Attrezzatura di automazione delle attività d'ufficio
I nostri certificati:
Filtro da monofase:
Caratteristica tecnica:
| Oggetto | Filtro da EMC/EMC |
| Modello | YB12D2-10A-Q (R) |
| Funzione di trasferimento | Passa-basso |
| Tipo del pacchetto | |
| Frequenza concentrare nominale | 10K-30MHZ |
| Perdita di inserzione | 60~90dB |
| Impedenza introdotta | 50Ω |
| Tensione nominale | 115V/250V |
| Corrente nominale | 1~30A |
| Temperatura ambientale | 40°C |
| Gamma di temperature | -25℃~+85℃ |
| Frequenza operativa | 50/60HZ |
| Fase/fase | 1450VDC |
| Linea da frantumare | 2250VDC |
| Corrente massima di perdita | 0.4mA/115V, 60HZ; 0.8mA/250V, 50HZ |
Disegno schematico elettrico:
Dimensione meccanica (unità: millimetro)

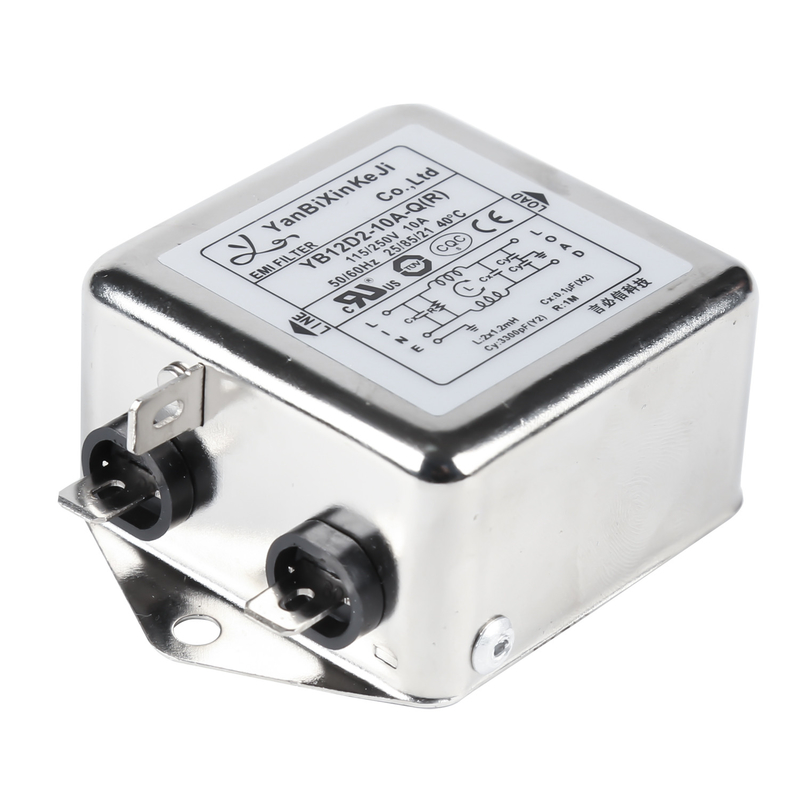

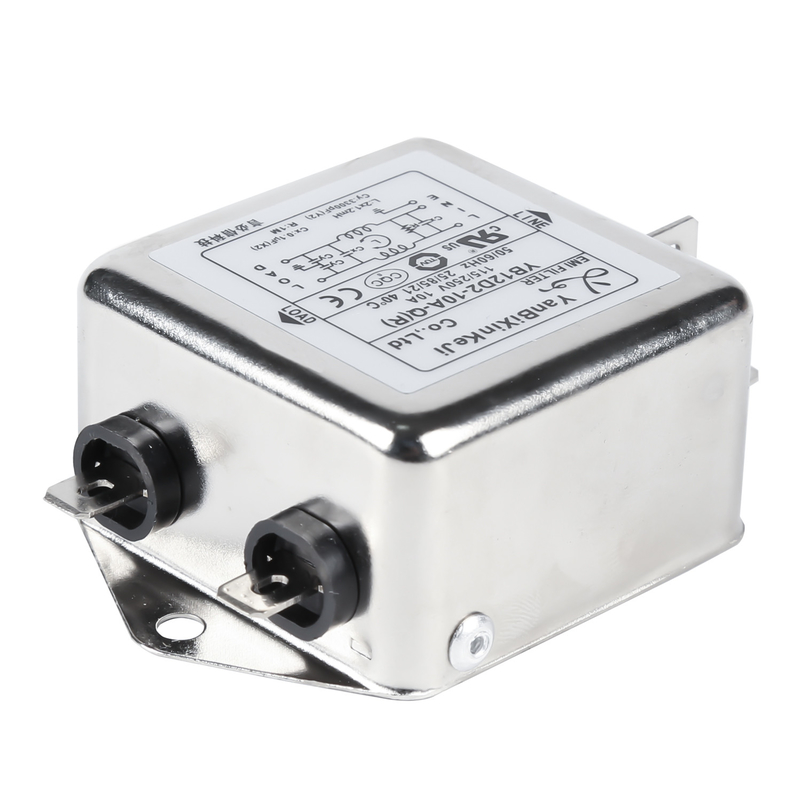

YB12D2-10A-Q (R) immagine del filtro:
Specificazione d'imballaggio:
Linea elettrica filtro: CTN/80pcs
N/G W.: 14/15.3KG
Misure: 0.565*0.285*0.205m
Spedizione:
---Termini di spedizione: DHL, UPS, FEDEX, TNT, SME
---Il porto è Shenzhen o come richieste.
FAQ:
Q: Che cosa sono i prodotti principali della vostra società?
: Filtro da EMI dell'incavo dell'entrata di IEC, filtro monofase, filtro da RFI trifase, filtro anti-interferenze degli apparecchi della casa, filtro dall'attrezzatura medica, filtro convertitore/dall'invertitore contabilità elettromagnetica, ecc.
Q: Che cosa è la funzione del vostro filtro dal prodotto EMC/EMI/noise?
: La funzione della linea elettrica filtri è di filtrare il disturbo elettromagnetico, assicurandosi che la vostra attrezzatura stia funzionando correttamente senza interferenza a vicenda
Q: Sono i vostri prodotti appartengono a di alta qualità
: Sì, i nostri prodotti hanno passato l'UL, il TUV, il CE, ROHS, approvazione di CQC. i nostri clienti come Hisense, Foxconn riconoscono bene i nostri prodotti.
Q: Che cosa sono servizi disponibili per gli ordini del pre-lotto?
: I campioni liberi e servizi tecnici della rettifica di contabilità elettromagnetica sono prima-vendita fornita
Q: Assicurate i servizi di OEM/ODM?
: Sì, possiamo fare OEM/ODM soltanto se soddisfate la nostra richiesta di MOQ per i clienti di OEM/ODM
Q: Potremmo visitare la vostra fabbrica
: Accoglienza caloroso voi con a braccia aperte per visitarci.
