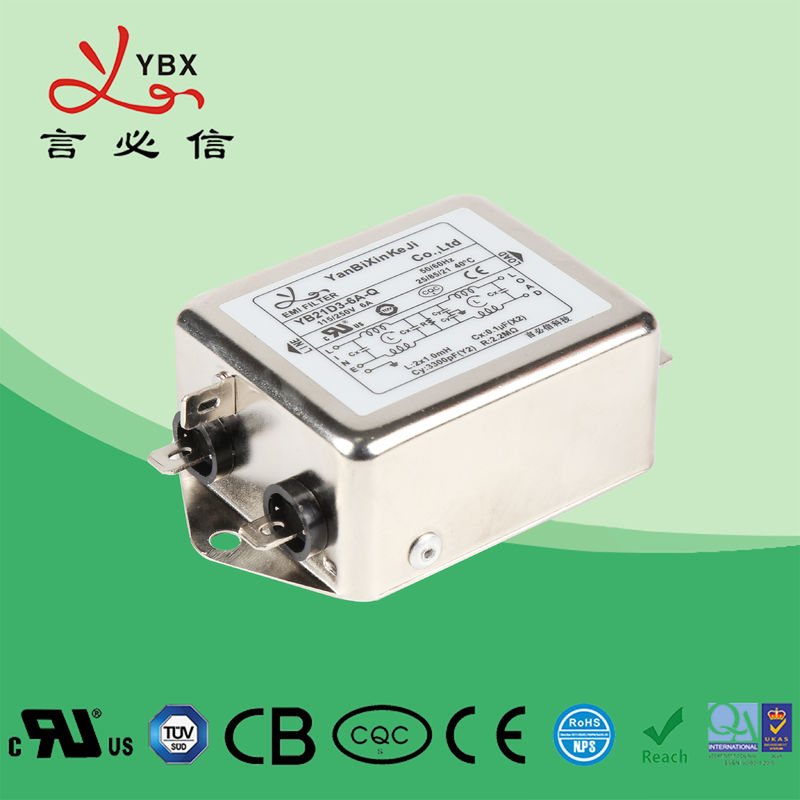

monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata

  • 10A 115V Power EMI EMC Filter Single Phase With Increased Attenuation
Luogo di origine La Cina
Certificazione cUL, TUV, CQC, CE, ROHS
Numero di modello YB22D3-10A-W
Quantità di ordine minimo 50pz
Prezzo Negotiable
Imballaggi particolari 56.5*28.5*22.5CM
Tempi di consegna 20-25 giorni
Termini di pagamento T / T, L / C
Capacità di alimentazione 10000 pezzo/pezzi per filtro anti-interferenze per tutti gli usi di CA 220V di mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Marca YBX Oggetto YB22D3-10A-W
corrente 1A-20A Tensione 220Vac
frequenza 50/60Hz larghezza di banda 3dB 5-10%
MOQ 50pcs Tipo del pacchetto supporto di superficie
Evidenziare

linea filtro di contabilità elettromagnetica

,

filtro da EMI principale
Lasciate un messaggio
Descrizione di prodotto

115V, FILTRO da EMI contabilità elettromagnetica di potere di monofase di 250VAC 10A con attenuazione aumentata



Caratteristica tecnica:



Oggetto Linea elettrica filtro
Modello Linea elettrica filtro YB-D
Funzione di trasferimento Passa-basso
Tipo del pacchetto Supporto di superficie
Frequenza concentrare nominale 10K-30MHZ
Perdita di inserzione 60~90dB
Impedenza dell'input 50Ω
Tensione nominale 115V/250V
Corrente nominale 1~10A
Temperatura ambientale 40°C
Gamma di temperature 25 / 085/21
Frequenza operativa 50/60HZ
Fase/fase 1450VDC
Linea a terra 2250VDC
Corrente massima di perdita 250VAC/60HZ 0.8mA massimo
MOQ 50pcs
Prezzo USD2~9.8/Meter
Termine d'esecuzione giorno della settimana 5~20



Caratteristiche:



--  YB22 hanno progettato il filtraggio a due stadi, con la buona attenuazione del comune-modo e di differenziale;



--  Le varie opzioni terminali permettono che selezioniate;



--  Ci sono varie parti e combinazioni per incontrare le prove della contabilità elettromagnetica del cliente differente.



Applicazioni tipiche:



1. Attrezzatura elettrica ed elettronica



2. Attrezzatura medica



3. Attrezzatura di Datacom



4. Attrezzatura di automazione delle attività d'ufficio



Regola di nomina:



YB 22 E4 - 10A - Q (R 5)

            ¦ ¦ ¦ ¦ ¦ ¦

     collegamento corrente di caso del circuito facoltativo



Tabula:



Modello no. Corrente nominale
@40°C
 		 Options* terminale
 		 Perdita 250V/50Hz corrente Disegno schematico elettrico
 		 Tensione nominale (V) Frequenza operativa (hertz)


YB22E4-1A 1A~4A Q S W





















<0>

Fig.1





















115/250V





















50/60Hz
YB22E4-6A 6A Q S W Fig.1
YB22E4-8A 8A Q S W Fig.1
YB22E4-10A 10A Q S W Fig.1
YB22E4-15A 15A Q S - Fig.1
YB22D1-1A 1A~4A Q - W Fig.1
YB22D1-6A 6A Q - W Fig.1
YB22D2-6A 6A Q S W Fig.1
YB22D2-8A 8A Q S W Fig.1
YB22D2-10A 10A Q S W Fig.1
YB22D2-15A 15A Q S - Fig.1
YB22D3-8A 8A Q S W Fig.1
YB22D3-10A 10A Q S W Fig.1
YB22D3-15A 15A Q S - Fig.1
YB22D4-10A 10A Q S W Fig.1
YB22D4-15A 15A Q S - Fig.1
YB22D4-20A 20A Q S - Fig.1
YB22D5-15A 15A Q S - Fig.1
YB22D5-20A 20A Q S - Fig.1
YB22D5-30A 30A - S - Fig.1
YB22D6-20A 20A - S - Fig.1
YB22D6-30A 30A - S - Fig.1
YB22F1-20A 20A - S - Fig.1
YB22F1-30A 30A - S - Fig.1
YB22F2-30A 30A - S - Fig.1
YB22F2-40A 40A - S - Fig.1
YB22F2-50A 50A - S - Fig.1
YB22F3-50A 50A - S - Fig.1



Il tipo medico tabula:

Modello no. Corrente nominale
@40°C
 		 Opzioni terminali
 		 Attrezzatura medica
 		 Perdita 250V/50Hz corrente Disegno schematico elettrico Tensione nominale (V) Frequenza operativa (hertz)


YB22E4-1A-x (5) 1A~4A Q S W 5































<5>

Fig.2































115/250V































50/60Hz
YB22E4-6A-x (5) 6A Q S W 5 Fig.2
YB22E4-8A-x (5) 8A Q S W 5 Fig.2
YB22E4-10A-x (5) 10A Q S W 5 Fig.2
YB22E4-15A-x (5) 15A Q S W 5 Fig.2
YB22D1-1A-x (5) 1A~4A Q - W 5 Fig.2
YB22D1-6A-x (5) 6A Q - W 5 Fig.2
YB22D2-6A-x (5) 6A Q S W 5 Fig.2
YB22D2-8A-x (5) 8A Q S W 5 Fig.2
YB22D2-10A-x (5) 10A Q S W 5 Fig.2
YB22D2-15A-x (5) 15A Q S - 5 Fig.2
YB22D3-8A-x (5) 8A Q S W 5 Fig.2
YB22D3-10A-x (5) 10A Q S W 5 Fig.2
YB22D3-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-10A-x (5) 10A Q S W 5 Fig.2
YB22D4-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-15A-x (5) 15A Q S - 5 Fig.2
YB22D5-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-30A-x (5) 30A - S - 5 Fig.2
YB22D6-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-30A-x (5) 30A - S - 5 Fig.2
YB22F2-30A-x (5) 30A - S - 5 Fig.2
YB22F2-40A-x (5) 40A - S - 5 Fig.2
YB22F2-50A-x (5) 50A - S - 5 Fig.2
YB22F3-50A-x (5) 50A - S - 5 Fig.2

monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 0*Q: Rapido su 6.35x0.8mm monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 1S: Ansa W monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 2della vite: UL1015 18awg

Disegno schematico elettrico:



monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 3

                         Fig.1



monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 4

                          Fig. 2



Dimensione meccanica (unità: millimetro)



monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 5




Caso E3 E4 D1 D2 D3 D4 D5 F1 F2 F3 F4 Tolleranze
A 32 44,5 51 51 63 63 73 72 98 120 150 ±1
B 46 50,5 33 51 51 51 56 65 80 100 105 ±1
C 22,5 30 29 21 29 38 44,5 39 41 50 60 ±1
D 54 61,5 60 63 75 75 87 75 95 115 120 ±0.15
E 62 70,5 68 72 85 85 98 45 50 80 90 ±1
F 24 28 20 27 25 27 30 35 50 60 60 ±0.5
G 12,5 10,5 10 10 10 15,5 16 22 24 26 35 ±0.5
H 4,5 6 4,5 4,5 5 4,5 4,5 4,2 4,2 4*6 4*6 ±0.15
I   4,5           4.2*6.2 4.2*6.2 4*6 4*6 ±0.15
J               M4/M6 M4/M6 M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 UL 1015 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 M4 M4 ±0.15
L               35 50 60 60 ±2





Tavola di perdita di inserzione (nel sistema 50ohm che concilia IEC/CISPR No.17)

           Modo comune                            -------- modo differenziale

                              1A 3A

    monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 6                       monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 7



                               6A 8A

    monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 8                       monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 9



                            10A 20A

   monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 10                          monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 11



                              30A

   monofase del filtro da EMI contabilità elettromagnetica di potere di 10A 115V con attenuazione aumentata 12
