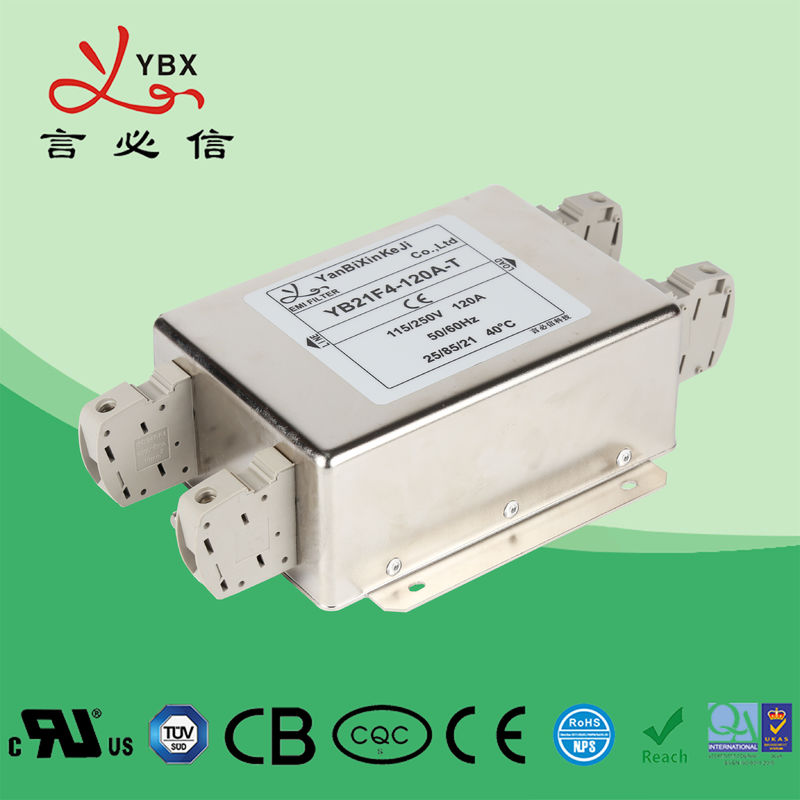

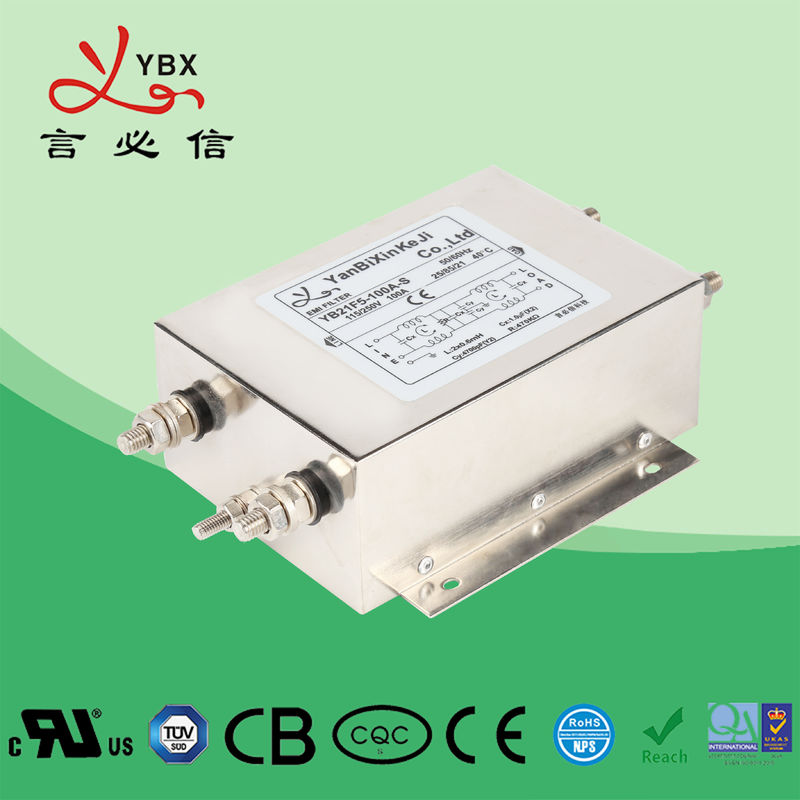

linea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI

  • 120V 30A 250VAC AC Power Noise Filter / AC Line EMI Filter Metal Case
  • 120V 30A 250VAC AC Power Noise Filter / AC Line EMI Filter Metal Case
  • 120V 30A 250VAC AC Power Noise Filter / AC Line EMI Filter Metal Case
Luogo di origine La Cina
Marca YBX
Certificazione cUL, TUV, CQC, CE, ROHS
Numero di modello YB42F3-30A-S
Quantità di ordine minimo 50pz
Prezzo Negotiable
Imballaggi particolari 56.5*28.5*22.5CM
Tempi di consegna 20-25 giorni
Termini di pagamento T / T, L / C
Capacità di alimentazione 10000 pezzo/pezzi per filtro anti-interferenze per tutti gli usi di CA 220V di mese

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Oggetto YB42F3-30A-S Corrente nominale 1A-30A
CASO Cassa del metallo Marca YBX
Certificato CE ROHS di TUV CQC del cUL ISO9001 Porto Shenzhen
Evidenziare

linea filtro di corrente alternata

,

filtro dall'alimentatore a corrente alternata
Lasciate un messaggio
Descrizione di prodotto

filtro 120V, filtro da CA 30A da passivo di monofase di rendimento elevato 250VAC



Caratteristica tecnica:

Oggetto Linea elettrica filtro
Modello Linea elettrica filtro YB-D/F
Funzione di trasferimento Passa-basso
Tipo del pacchetto Supporto di superficie
Frequenza concentrare nominale 10K-30MHZ
Perdita di inserzione 60~90dB
Impedenza dell'input 50Ω
Tensione nominale 115V/250V
Corrente nominale 1~50A
Temperatura ambientale 40°C
Gamma di temperature 25 / 085/21
Frequenza operativa 50/60HZ
Fase/fase 1450VDC
Linea a terra 2250VDC
Corrente massima di perdita 250VAC/60HZ 0.8mA massimo
MOQ 50pcs
Prezzo USD3~21.8/Meter
Termine d'esecuzione giorno della settimana 5~15



Caratteristiche:



--  Il filtraggio migliorato 2 fasi progettato per impedire l'alimentazione elettrica può produrre l'interferenza al dispositivo



--  Le varie opzioni terminali permettono che selezioniate



--  Ci sono varie parti e combinazioni per incontrare le prove della contabilità elettromagnetica del cliente differente.



--  Prodotti su misura secondo i requisiti del cliente.



Applicazioni tipiche:



-- Attrezzatura elettrica ed elettronica



-- Attrezzatura medica



-- Automazione della costruzione



-- Attrezzatura di automazione e di datacom delle attività d'ufficio



Regola di nomina:



YB 42 D3 - 10A - Q (5)

            ¦ ¦ ¦ ¦ ¦ ¦

     collegamento corrente di caso del circuito facoltativo



Tabula:

Modello no. Corrente nominale
@40°C		 Options* terminale Perdita 250V/50Hz corrente Disegno schematico elettrico Tensione nominale (V) Frequenza operativa (hertz)


YB42D3-1A 1A Q S W













<1>

Fig.1













115/250V













50/60Hz
YB42D3-2A 2A Q S W Fig.1
YB42D4-3A 3A Q S W Fig.1
YB42D4-4A 4A Q S W Fig.1
YB42D4-6A 6A Q S W Fig.1
YB42D5-8A 8A Q S W Fig.1
YB42D5-10A 10A Q S W Fig.1
YB42D5-15A 15A Q S W Fig.1
YB42D6-10A 10A Q S W Fig.1
YB42D6-15A 15A Q S - Fig.1
YB42F2-20A 20A Q S T Fig.1
YB42F2-25A 25A - S T Fig.1
YB42F3-30A 30A - S T Fig.1



Il tipo medico tabula:

Modello no. Corrente nominale
@40°C		 Opzioni terminali Attrezzatura medica
5		 Perdita 250V/50Hz corrente Disegno schematico elettrico Tensione nominale (V) Frequenza operativa (hertz)


YB42D3-1A-x (5) 1A Q S W 5









<5>

Fig.2









115/250V









50/60Hz
YB42D3-2A-x (5) 2A Q S W 5 Fig.2
YB42D4-3A-x (5) 3A Q S W 5 Fig.2
YB42D4-4A-x (5) 4A Q S W 5 Fig.2
YB42D4-6A-x (5) 6A Q S W 5 Fig.2
YB42D5-8A-x (5) 8A Q S W 5 Fig.2
YB42D5-10A-x (5) 10A Q S W 5 Fig.2
YB42D5-15A-x (5) 15A Q S W 5 Fig.2
YB42D6-10A-x (5) 10A Q S W 5 Fig.2
YB42D6-15A-x (5) 15A Q S - 5 Fig.2
YB42F2-20A-x (5) 20A Q S - 5 Fig.2

linea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI 0*Q: Rapido su 6.35x0.8mm linea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI 1  S: Ansa Wlinea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI 2 della vite: UL1015 18awg



Disegno schematico elettrico:



linea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI 3

                                        Fig.1





linea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI 4

                                     Fig.2





Dimensione meccanica (unità: millimetro)



linea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI 5




Caso D3 D4 D5 D6 F2 F3 Tolleranze
A 63 63 73 94 98 150 ±1
B 51 51 56 55 80 105 ±1
C 29 38 45 45 41 60 ±1
D 75 75 87 104 95 120 ±0.15
E 85 85 98 118 50 80 ±1
F 25 27 30 30 50 60 ±0.5
G 10 15,5 16 15 24 35 ±0.5
H 5 4,5 4,5 4.5*6 4,2 4*6 ±0.15
I         4.2*6.2 4*6 ±0.15
J         M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 ±0.15
L         50 60 ±2







Tavola di perdita di inserzione (nel sistema 50ohm che concilia IEC/CISPR No.17)

                                 Modo comune                            -------- modo differenziale



                                   1A

     linea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI 6



                                 10A 15A

    linea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI 7                          linea cassa del filtro anti-interferenze di corrente alternata Di 120V 30A 250VAC/CA del metallo del filtrante di EMI 8
