Luogo di origine:
La Cina
Marca:
YBX
Certificazione:
cUL, TUV, CQC, CE, ROHS
Numero di modello:
YB21F4-100A-S
Contattici

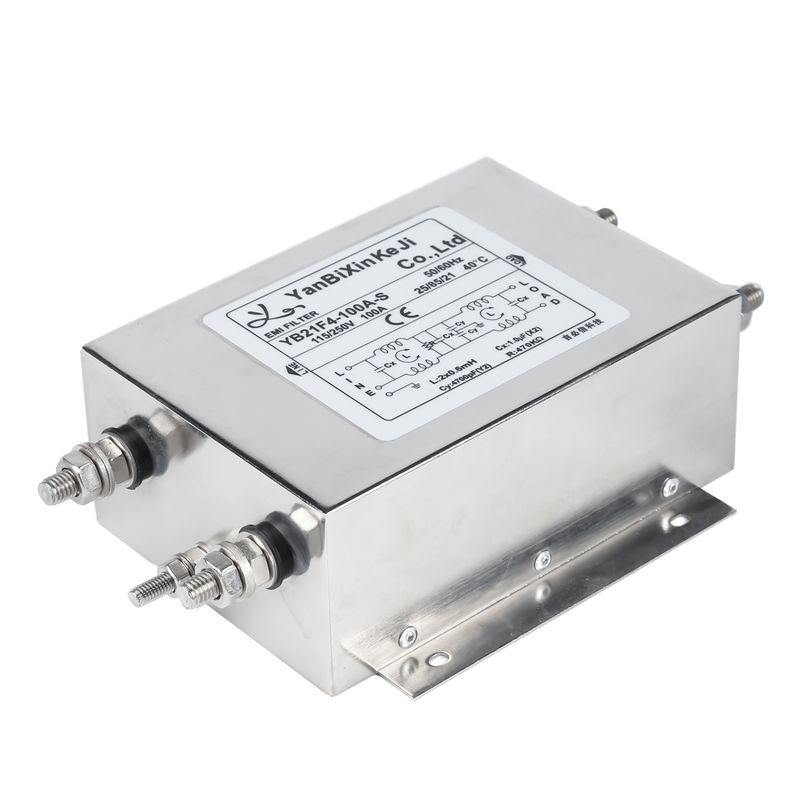

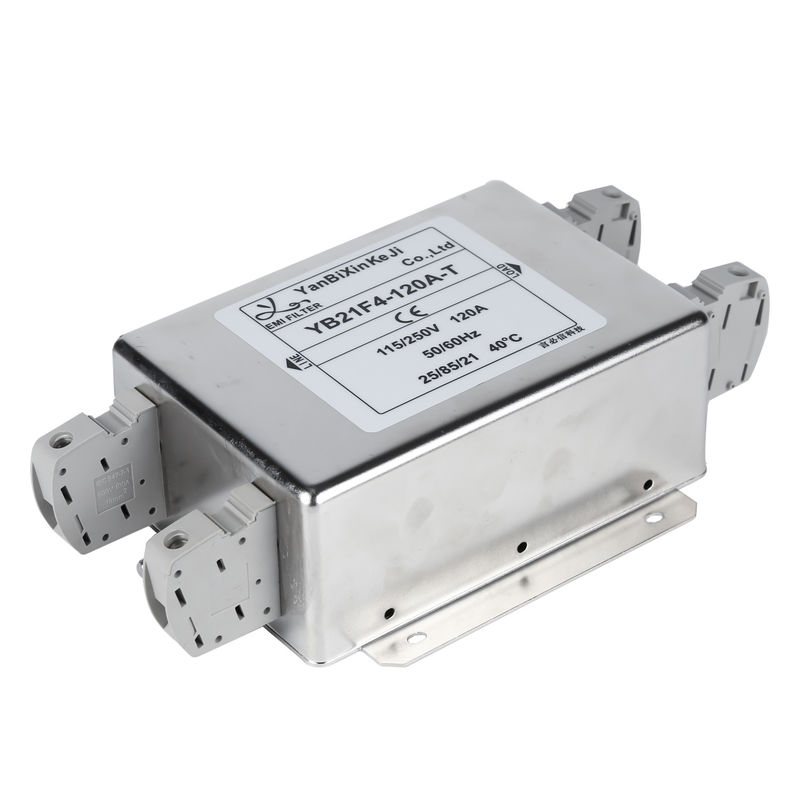

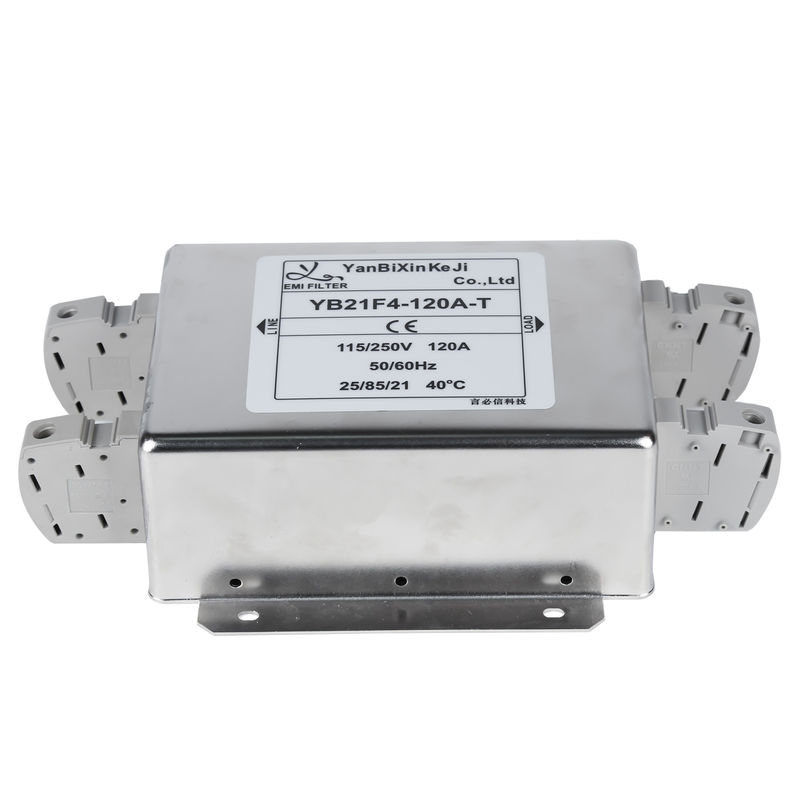

Filtro monofase a doppio stadio 100A Filtro per linee elettriche ad alta corrente Certificazione CE
Caratteristiche del filtro di emissione a due fasi:
-- progettati per un miglior filtraggio
-- Opzioni di terminale diverse: faston/screw/terminal
-- Correnti nominali da 1 a 100 A
-- Ottima attenuazione differenziale e comune
-- Prodotti personalizzati secondo le esigenze del cliente.
Applicazioni tipiche:
-- Apparecchiature elettriche ed elettroniche
-- attrezzature mediche
-- attrezzature per la computazione
-- attrezzature per l'automazione di ufficio
Specifica del filtro:
| Articolo | Filtro di linea di alimentazione a due fasi |
| Modello | YB21F4-100A-S |
| Funzione di trasferimento | Passaggio basso |
| Tipo di pacchetto | Montaggio superficiale |
| Frequenza nominale del centro | 150 KHZ-30 MHz |
| Perdita di inserimento | 60~90dB |
| Impedenza di ingresso | 50Ω |
| Tensione nominale | 115V/250V |
| Corrente nominale | 1 ~ 100A |
| Temperatura ambientale | 40°C |
| Intervallo di temperatura | 25 / 085 / 21 |
| Frequenza di funzionamento | 50/60 Hz |
| Linea per linea | 1450VDC |
| Linea a terra | 2250VDC |
| Corrente di perdita massima | 250VAC/60HZ 0,8mA massimo |
| MOQ | 100 pezzi |
| Parte n. | Caso | Correnti nominali (A) | Connessioni di uscita |
| YB21F4-10A | F4 | 10 | Terminale ad accensione rapida |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | Acciaio |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | Vattone M4 |
| YB11F4-100A | F4 | 100 |
* Q: Fast-on 6.35x0.8mmS: Scavatrice a viteW: UL1015 18awg
Regola di denominazione:
| YB | 21 | F4 | - | 100A | - | S |
| ️ | ️ | ️ | ️ | ️ | ||
| Fase singola | Circuito | Dimensione | Corrente | Connessione di uscita | ||
| 21Circuito 21: | F4 | 30A :30 ampere | Q: fast-on tab 250 | |||
| 50A: 50 ampere | S:M4 vite | |||||
| 100A:100 ampere | T:terminale |
YB21F4-100A-S Disegno del prodotto:
Schema elettrico:
Dimensione meccanica (unità: mm)
| Caso | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Tolleranze | ||||||||||||||||||
| A | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||
| Io... | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K. | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ± 0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
