3 Fase 4 filtro EMI a filo 380V/520V

Foucs filtro di linea di alimentazione, filtro del rumore, filtro di linea, filtro EMI, filtro EMC

3 Fase 4 filtro EMI a filo 380V/520V filtro RFI a tre fasi per apparecchiature industriali

YBX Alta attenuazione M4 Connessione a vite Tre Fase Tre Filtro di filo

Filtro a filo trifase quattro:

YX93G3-20A-S è il filtro a quattro fili a tre fasi. La sua modalità di connessione è la vite M4, e il blocco terminale può essere selezionato.La corrente nominale massima fino a 100 ampere.Alta affidabilità progettata per l'uso in attrezzature industriali con filtro trifase a tre fili o filtro trifase a quattro fili.Buona attenuazione del rumore sia in direzione anteriore che retromarcia per modalità comune e normale.Sono disponibili su richiesta versioni personalizzate.

Caratteristiche del filtro a tre fasi:

-- La corrente nominale può essere offerta da 1 a 200 ampere.
-- Varia selezione di uscita come blocco terminale, terminale a vite M4.
-- Buona attenuazione del rumore sia in avanti che in retromarcia per la modalità comune e la modalità normale.
-- Alta affidabilità progettata per l'impiego di apparecchiature industriali con 3-fase 3-wire e 3-fase 4-wire.

Parametri del prodotto:

• Modello: YX93G3-20A-S
• Modalità di uscita: vite M4
• Tensione nominale: 380/520 VAC
• Correnti nominali: fino a 200 A
• Frequenza di funzionamento: 50/60 Hz
• Classificazione di ipot (linea a linea): 1450VDC
• Classificazione di ipot (linea verso terra): 2250VDC
• Temperatura di funzionamento: -25 ~ +85°C
• Conformità alla sicurezza: CE

Applicazioni tipiche:

1. apparecchiature di prova e misura
2. attrezzature di automazione
3. servo drive
4. illuminazione
5. apparecchiature di telecomunicazione
6. inverter di frequenza
7. motori motori

Tabella di selezione dei filtri:

* Q: Fast-on 6.35x0.8mmS: Scavatrice a viteT: blocco terminale

Regola di denominazione:

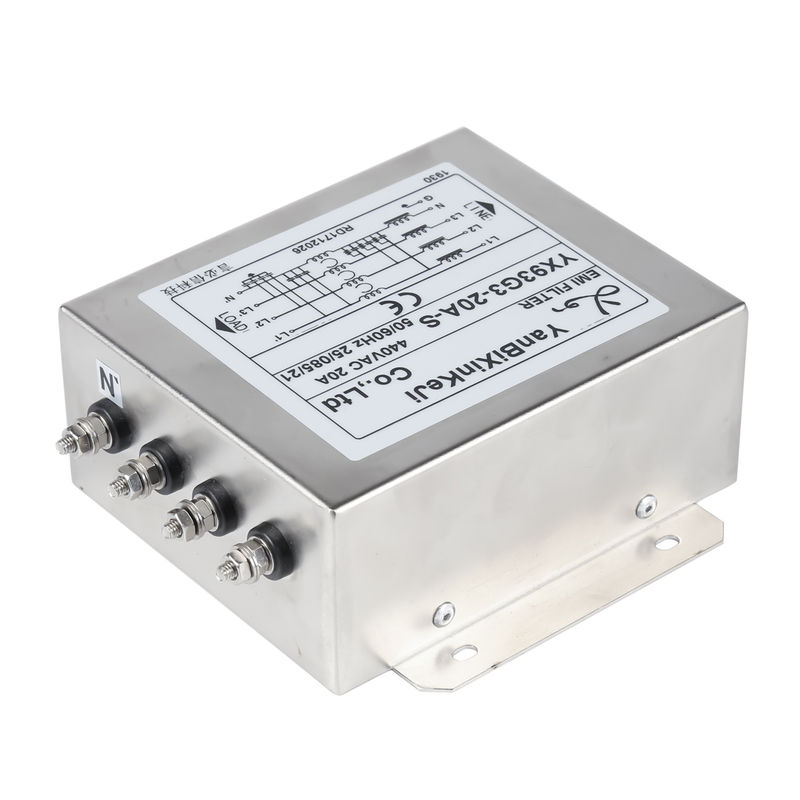

Immagine del filtro YX93G3-20A-S:

Dimensioni fisiche:

Schema elettrico:

Caratteristiche:

(1) Tensione nominale 250/440VAC

(2) Classificazione attuale:

A.@115VAC 20 A RMS Max.

B.@250VAC 20A RMS Max.

(3) Frequenza di funzionamento: 50/60 Hz

(4) Corrente di perdita: ogni linea a terra

A. 115VAC/60Hz 7mA al massimo.

B. 250VAC/50Hz 14mA al massimo.

(5) Hipot Rating ((per un minuto)

A. Linea a terra 2250VDC

B. Linea a linea 1450VDC

(6) IR: 50M ohm A7 500VDC qualsiasi ingresso o uscita a terra

I nostri certificati:

Filtro monofase:

cUL:20190321-E471748

TUV:B0899310001Rev.01

CQC:19001226449

CE:SZAIS180620005-01

RoHS:MMCRHRWM60371744

Filtro a tre fasi:

cUL:20190325-E502442

ENEC:ENEC-02580

CE:SZAIS180620005-01

RoHS:MMCRHRWM60371744



Imballaggio:

Filtro della linea di alimentazione:CTN/300pcs

N/G W: 13,5/14,3KG

Misure:0.565*0.285*0.225m
