Luogo di origine:
La Cina
Marca:
YBX
Certificazione:
cUL, TUV, CQC, CE, ROHS
Numero di modello:
YB11A4-3A-Q (R)
Contattici
video
video
video
video

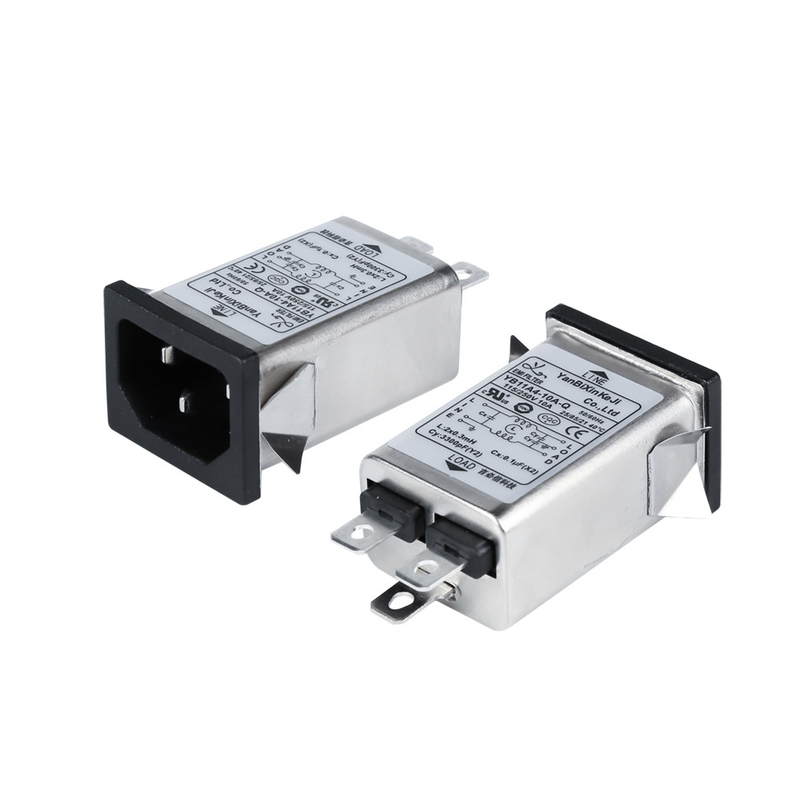

YB11A4-10A-Q 110V/250V inserisce il filtro dall'ingresso di IEC del filtro EMI per l'apparecchio medico
Filtro di ingresso IEC con presa
Specifiche del filtro EMI:
| Articolo | Filtro di potenza Emi |
| Modello | Filtro di potenza Emi YB-A |
| Funzione di trasferimento | Passaggio basso |
| tipo di pacchetto | Montaggio superficiale |
| Frequenza centrale nominale | 10K-30MHZ |
| Perdita di inserzione | 60~90 dB |
| Impedenza di ingresso | 50Ω |
| Tensione nominale | 125 V CA 250 V CA |
| Corrente nominale | 1A 3A 6A 10A |
| Temperatura ambientale | 40°C |
| Intervallo di temperatura | 25/085/21 |
| Frequenza operativa | 50/60Hz |
| Da riga a riga | 1450 V CC |
| Linea a terra | 2250 V CC |
| Corrente di dispersione massima | 115 V CA/50 Hz 0,3 uA max |
| MOQ | 500 pezzi |
| Prezzo | USD1~2/Metro |
| Tempi di consegna | 5 ~ 15 giorni feriali |
Caratteristiche:
1. Prestazioni eccellenti/struttura compatta
2. Versioni mediche facoltative (tipo (R5))
3. Connessione rapida (6,35 x 0,8 mm), saldatura o filo
4. Filtri di potenza ad alte prestazioni e ad alta attenuazione con presa IEC 320
5. I tipi (R5) sono conformi ai requisiti della norma IEC/EN60601-1 per la distanza di sicurezza, la corrente di dispersione e i test ad alta tensione.
6. Ci sono una varietà di parti e combinazioni per soddisfare i diversi test EMC del cliente.
Applicazioni tipiche:
- Appositamente progettato per TV LCD e PDP, applicazioni mediche, apparecchi elettrici generali.
-- Attrezzature mediche
-- Apparecchiature di prova e misurazione
-- Macchine di piccole e medie dimensioni e elettrodomestici
Regola di nominadel filtro di ingresso IEC
| YB | 11 | A4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Monofase | Circuito | Dimensione | Attuale | Connessione in uscita | ||
| Circuito 11:11 | A4 | 6A : 6amp | D: scheda fast-on 250 | |||
| 8A: 8amp | W: filo | |||||
| 10A :10amp | S: Terminali a saldare |
*Q: Attacco rapido 6,35x0,8 mmS: saldatura 4.0x0.8mmW: UL1015 18awg
Tabella di selezione del filtro:
| Parte n. | Caso | Correnti nominali (A) | Connessioni di uscita |
| YB11A4 | A4 | 1 | Terminale veloce |
| YB11A4 | A4 | 3 | |
| YB11A4 | A4 | 6 | Filo |
| YB11A4 | A4 | 8 | |
| YB11A4 | A4 | 10 | Terminali a saldare |
Tabelle:
| Modello numero: | Corrente nominale @40°C |
Opzioni terminale* |
Resistenza di spurgo (opzionale) |
G |
Corrente di dispersione 250V/50Hz | Schema elettrico | Tensione nominale (V) | Frequenza operativa (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11A3-1A | 1A | Q | S | W | - | - |
<0,8mA |
Fig. 1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11A3-2A | 2A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-3A | 3A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-4A | 4A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-6A | 6A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-8A | 8A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-10A | 10A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-15A | 15A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-1A | 1A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-2A | 2A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-3A | 3A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-4A | 4A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-6A | 6A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-8A | 8A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-10A | 10A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-15A | 15A | Q | S | W | - | - | Fig. 1 | ||||||||||||||||||||||||||||||||||||||
Tabelle di tipo medico:
| Modello numero: | Corrente nominale @40°C |
Opzioni del terminale | Resistenza di spurgo](opzionale) | Attrezzature mediche 5 |
G |
Corrente di dispersione 250V/50Hz | Schema elettrico |
Tensione nominale (V) | Frequenza operativa (Hz) | |||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| YB11A3-1A-x(R5) | 1A | Q | S | W | 1 | 5 | - |
<5μA |
Fig.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11A3-2A-x(R5) | 2A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-3A-x(R5) | 3A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-4A-x(R5) | 4A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-6A-x(R5) | 6A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-8A-x(R5) | 8A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-10A-x(R5) | 10A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-15A-X(R5) | 15A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-1A-x(R5) | 1A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-2A-x(R5) | 2A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-3A-x(R5) | 3A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-4A-x(R5) | 4A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-6A-x(R5) | 6A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-8A-x(R5) | 8A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-10A-x(R5) | 10A | Q | S | W | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-15A-X(R5) | 15A | Q | S | W | 1 | 5 | - |
Fig.2 |
||||||||||||||||||||||||||||||||||||||||
Schema elettrico:
Dimensione meccanica (Unità: mm)
| Caso | UN | B | C | D | E | F | G | H | IO | J | K | ||||||||||||||
| A3 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| A4 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6,3*0,8 | |||||||||||||||
| Tolleranze | ±1 | ±1 | ±1 | ±1 | ±0,15 | ±1 | ±0,5 | ±0,5 | ±0,5 | ±1 | ±0,15 | ||||||||||||||
Tabella delle perdite di inserzione (nel sistema da 50 ohm secondo IEC/CISPR n. 17)
Attrezzatura per la misurazione
Prima dell'inizio della produzione, testiamo le materie prime nel nostro laboratorio per garantire che soddisfino i nostri standard di qualità, rispetto per l'ambiente e sicurezza.Tester di nebbia salina, tester di temperatura e umidità costanti e tester di pressione sono alcune delle apparecchiature di test che utilizziamo per garantire la qualità dei nostri filtri EMI dalla fonte.
