Luogo di origine:
La CINA
Marca:
YBX
Certificazione:
cUL, TUV, CQC, CE, ROHS
Numero di modello:
YB11B2-10A-Q
Contattici
video
video

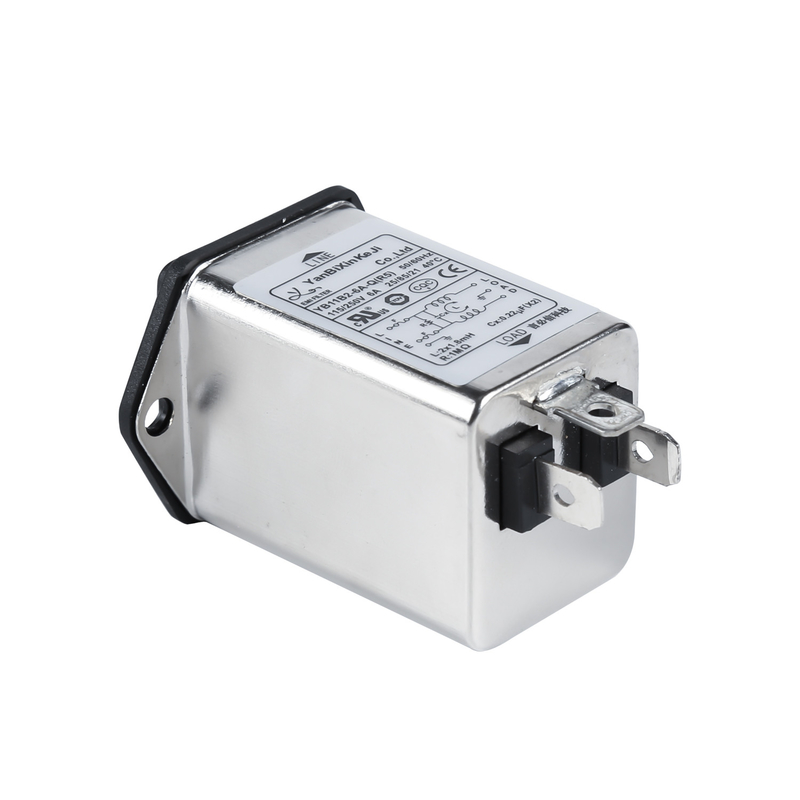

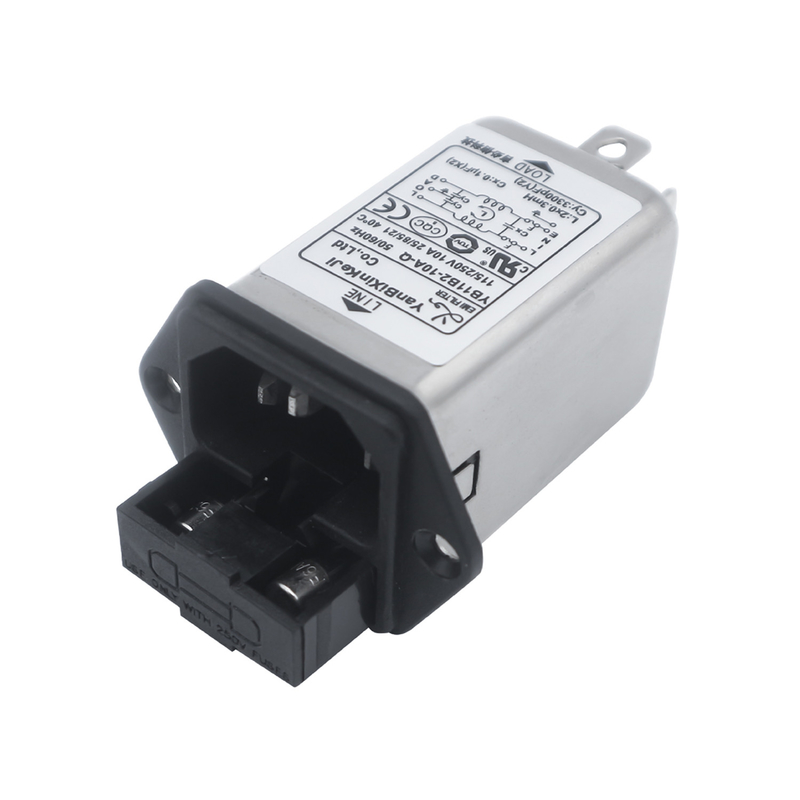

Filtro dall'entrata di IEC dell'OEM con il filtro anti-interferenze elettrico del fusibile 10A 115VAC/250VAC
YB11B3-10A veloce sull'IEC Emi Power Filter con il commutatore per l'attrezzatura del caffè
Caratteristica tecnica:
| Oggetto | Emi Power Filter |
| Modello | Emi Power Filter YB-B3 |
| Funzione di trasferimento | Passa-basso |
| Tipo del pacchetto | Supporto di superficie |
| Frequenza concentrare nominale | 10K-30MHZ |
| Perdita di inserzione | 60~90dB |
| Impedenza introdotta | 50Ω |
| Tensione nominale | 125VAC 250VAC |
| Corrente nominale | 1A 3A 6A 10A |
| Temperatura ambientale | 40°C |
| Gamma di temperature | 25 / 085/21 |
| Frequenza operativa | 50/60HZ |
| Fase/fase | 1450VDC |
| Linea da frantumare | 2250VDC |
| Corrente massima di perdita | 115VAC/50HZ 0.3uA massimo |
| MOQ | 500pcs |
| Termine d'esecuzione | giorno della settimana 5~15 |
Caratteristiche:
(1) le versioni a 10A sono disponibili con il supporto del fusibile per uno o due fusibile (di 5*20mm)
(2) i tipi (R5) aderiscono ai requisiti di IEC/EN60601-1 di spazio di sicurezza, della corrente di perdita e della prova del hipot
(3) là è varie parti e combinazioni per incontrare le prove della contabilità elettromagnetica del cliente differente
(4) prodotti su misura secondo i requisiti del cliente
Applicazioni tipiche:
1. Attrezzatura elettrica ed elettronica portatile;
2. Attrezzatura medica;
3. Prova e apparecchiature di misurazione;
4. Piccole e medie macchine ed attrezzature di famiglia
5. Alimentazione elettrica monofase, alimentazione elettrica di commutatore-modo
Regola di nomina:
YB-----11---------B2-------10A----------Q------------(R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
circuito caso corrente collegamento facoltativo
Tabula:
| Modello no. | Corrente nominale @40°C |
Terminale Options* |
Resistenza del tappo di spurgo (facoltativa) | G |
Perdita 250V/50Hz corrente | Disegno schematico elettrico |
Tensione nominale (V) | Frequenza operativa (hertz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Il tipo medico tabula:
| Modello no. | Corrente nominale @40°C |
Opzioni terminali |
Resistenza del tappo di spurgo (facoltativa) | Attrezzatura medica |
G |
Perdita 250V/50Hz corrente | Disegno schematico elettrico |
Tensione nominale (V) | Frequenza operativa (hertz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.3 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.3 | ||||||||||||||||||||||||||||||||||||||||
*Q: Rapido su 6.35x0.8mm S: lega per saldatura 4.0x0.8mm W: UL1015 18awg
Disegno schematico elettrico:
Fig.1
Fig.3
Dimensione meccanica (unità: millimetro)
| Caso | B | C | D | E | F | G | H | Io | J | K | ||||||||||||||||
| B3/B4 | 52 | 28 | 39,5 | 30 | 39 | 13 | 11 | 12,5 | 6.35*0.8 | |||||||||||||||||
| Tolleranze | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | |||||||||||||||
