Il maschio del filtro dall'entrata di CA C14 di IEC 320 tappa in fusibile di EMI Noise Filter With Switch
Filtro dal modulo dell'entrata di potere:
Specificazione del filtro dall'entrata di IEC:
| Oggetto | Filtro alimentabile dall'entrata di IEC |
| Modello | YB11C1-1A-Q (R) |
| Funzione di trasferimento | Passa-basso |
| Tipo del pacchetto | Supporto di superficie |
| Frequenza concentrare nominale | 10K-30MHZ |
| Perdita di inserzione | 60~90dB |
| Impedenza introdotta | 50Ω |
| Tensione nominale | 125VAC 250VAC |
| Corrente nominale | 1A 3A 6A 8A 10A |
| Temperatura ambientale | 40°C |
| Gamma di temperature | 25 / 085/21 |
| Frequenza operativa | 50/60HZ |
| Fase/fase | 1450VDC |
| Linea da frantumare | 2250VDC |
| Corrente massima di perdita | 115VAC/50HZ 0.3uA massimo |
| MOQ | 500pcs |
| Prezzo | USD1~2/Meter |
| Termine d'esecuzione | giorno della settimana 5~15 |
Caratteristiche:
1. Prestazione eccellente/struttura compatta
2. Versioni mediche facoltative (tipo (R5))
3. Rapidamente colleghi (6.35*0.8mm), lega per saldatura o cavo
4. Rendimento elevato ed alti filtri da potere di attenuazione con l'incavo di IEC 320
5. I tipi (R5) aderiscono ai requisiti di IEC/EN60601-1 di spazio di sicurezza, della corrente di perdita e di alta prova del hipot.
6. Ci sono varie parti e combinazioni per incontrare le prove della contabilità elettromagnetica del cliente differente.
Applicazioni tipiche:
-- Progettato specialmente per il LCD e PDP TV, applicazioni mediche, apparecchi elettrici generali.
-- Attrezzatura medica
-- Prova e apparecchiature di misurazione
-- Piccole e medie macchine ed attrezzature di famiglia
Regola di nomina dell'entrata Fiter di IEC
| YB | 11 | C1 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Monofase | Circuito | Dimensione | Corrente | Collegamento dell'uscita | ||
| circuito di 11:11 | C1 | 6A: 6 amp | Q: rapido sulla linguetta 250 | |||
| 8A: 8 amp | W: cavo | |||||
| 10A: 10 amp | S: Terminali dell'ansa della lega per saldatura |
*Q: Rapido su 6.35x0.8mm S: lega per saldatura 4.0x0.8mm W: UL1015 18awg
Tabella di selezione del filtro:
| Numero del pezzo. | Caso | Correnti nominali (A) | Collegamenti dell'uscita |
| YB11C1-1A | C1 | 1 | Rapido sul terminale |
| YB11C1-3A | C1 | 3 | |
| YB11C1-6A | C1 | 6 | Cavo |
| YB11C1-8A | C1 | 8 | |
| YB11C1-10A | C1 | 10 | Terminali dell'ansa della lega per saldatura |

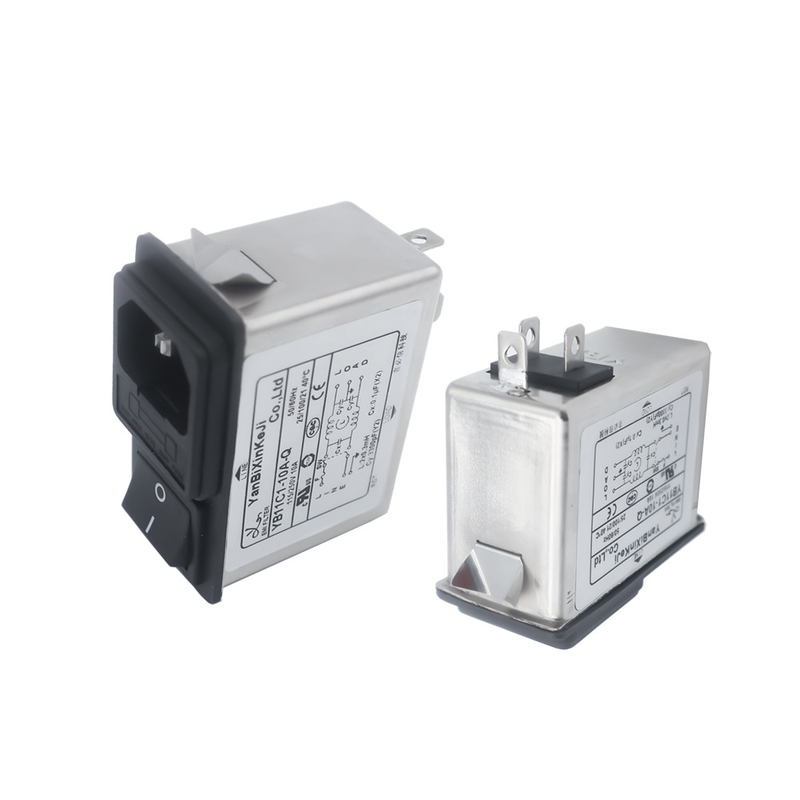

YB11C1-1A-Q (R) immagine del prodotto:
Disegno schematico elettrico:
Dimensione meccanica (unità: millimetro)
Tavola di perdita di inserzione (nel sistema 50ohm che concilia IEC/CISPR No.17)
L'altra EMI Filter Series
Abbiamo la gamma più completa di filtri da EMI, oltre al filtro dall'entrata di IEC e filtro dal modulo dell'entrata di potere, inoltre abbiamo filtri monofasi, i filtri trifasi, filtri speciali da EM per i bordi di PC ecc, ci contattiamo, noi abbiamo tecnici professionisti per scegliere i filtri da EMI giusti per voi, guardiamo in avanti all'udito da.
