Luogo di origine:
Cina
Marca:
YBX
Certificazione:
CQC CE CB TUV ROHSE
Numero di modello:
YB16T5-16A-Q(R)
Contattici
video
video
video
YB16T5-16A-Q Cassa bianca di plastica filtro principale per la casa 115V/250V 16A filtro EMI per elettrodomestici
Abbiamo i certificati del prodotto pertinente, molteplici opzioni di installazione sono disponibili, il prodotto può essere personalizzato lavorando con i migliori laboratori di ricerca per fornire test diagnostici EMC gratuito
1- Basse perdite, elevata sicurezza e affidabilità.
Specifica tecnica:
| Articolo | Filtro principale per elettrodomestici |
| Modello | YB16T5-16A-Q(R) |
| Funzione di trasferimento | Passaggio basso |
| Tipo di pacchetto | Montaggio superficiale |
| Frequenza nominale del centro | 10 K-30 MHz |
| Perdita di inserimento | 60~90dB |
| Impedenza di ingresso | 50Ω |
| Tensione nominale | 115V/250V |
| Corrente nominale | 1~16A |
| Temperatura ambientale | 40°C |
| Intervallo di temperatura | 25 / 085 / 21 |
| Frequenza di funzionamento | 50/60 Hz |
| Linea per linea | 1450VDC |
| Linea a terra | 2250VDC |
| Corrente di perdita massima | 250VAC/60HZ 0,8mA massimo |
Caratteristiche:
-- Correnti nominali da 1 a 16 A
-- prestazioni di filtraggio di uso generale
-- Versioni mediche facoltative (((R5) tipo)
-- Prodotti personalizzati secondo le esigenze del cliente.
Applicazioni tipiche:
-- Apparecchiature elettriche ed elettroniche
-- attrezzature mediche
-- attrezzature per la computazione
-- attrezzature per l'automazione di ufficio
Tabella di selezione dei filtri:
| Parte n. | Caso | Correnti nominali (A) | Connessioni di uscita |
| YB16T5-1A | T5 | 1 | Terminale ad accensione rapida |
| YB16T5-4A | T5 | 4 | |
| YB16T5-8A | T5 | 8 | M4/M6/M8 Vattone |
| YB16T5-10A | T5 | 10 | |
| YB16T5-16A | T5 | 16 | Acciaio |
* Q: Fast-on 6.35x0.8mmS: Scavatrice a viteW: UL1015 18awg
Tablette:
| Numero modello. | Corrente nominale @40°C |
Opzioni terminali | Corrente di perdita 250V/50Hz | Schema elettrico | Voltaggio nominale ((V) | Frequenza di funzionamento ((Hz) | ||
| YB16T1-1A | 1A | Q. | - | W | < 0,8 mA | Fig.1 | 115/250V | 50/60 Hz |
| YB16T1-4A | 4A | Q. | - | W | Fig.1 | |||
| YB16T1-10A | 10A | Q. | - | W | Fig.1 | |||
| YB16T2-6A | 6A | Q. | - | W | Fig.1 | |||
| YB16T2-10A | 10A | Q. | - | W | Fig.1 | |||
| YB16T2-16A | 16A | Q. | - | W | Fig.1 | |||
| YB16T3-6A | 6A | Q. | - | W | Fig.1 | |||
| YB16T3-10A | 10A | Q. | - | W | Fig.1 | |||
| YB16T3-16A | 6A | Q. | - | W | Fig.1 | |||
| YB16T4-6A | 1A | Q. | - | W | Fig.1 | |||
| YB16T4-10A | 3A | Q. | - | W | Fig.1 | |||
| YB16T4-16A | 6A | Q. | - | W | Fig.1 | |||
| YB12T5-4A | 4A | Q. | - | W | Fig.2 | |||
| YB12T5-6A | 6A | Q. | - | W | Fig.2 | |||
Schema elettricoDimensione meccanica (unità: mm)

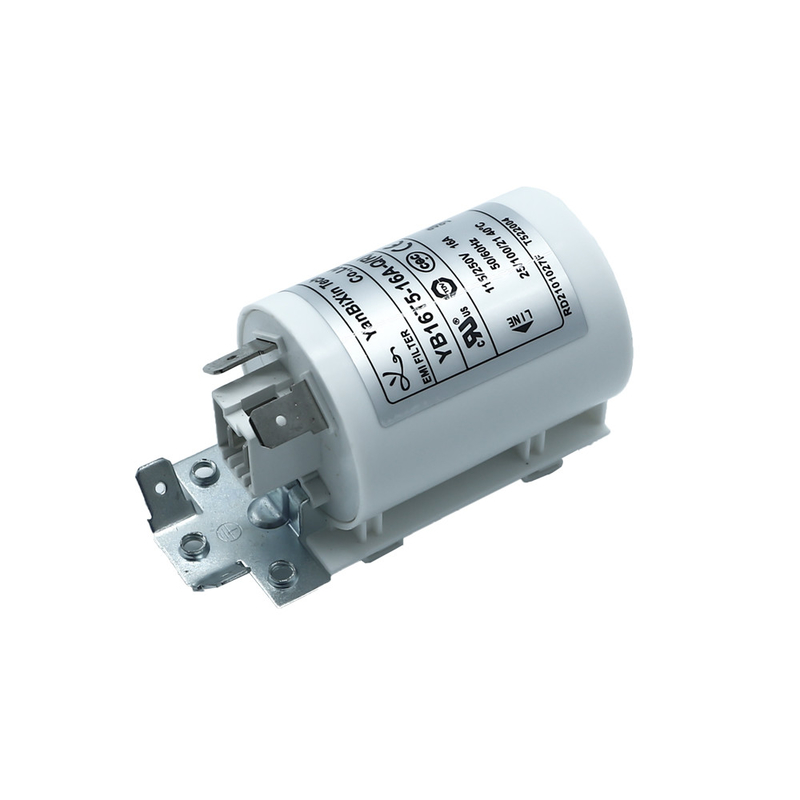

L'immagine del filtro EMI YB16T5-16A-Q(R):
Tabella delle perdite di inserimento ((In sistema da 50 ohm secondo IEC/CISPR n.17)
