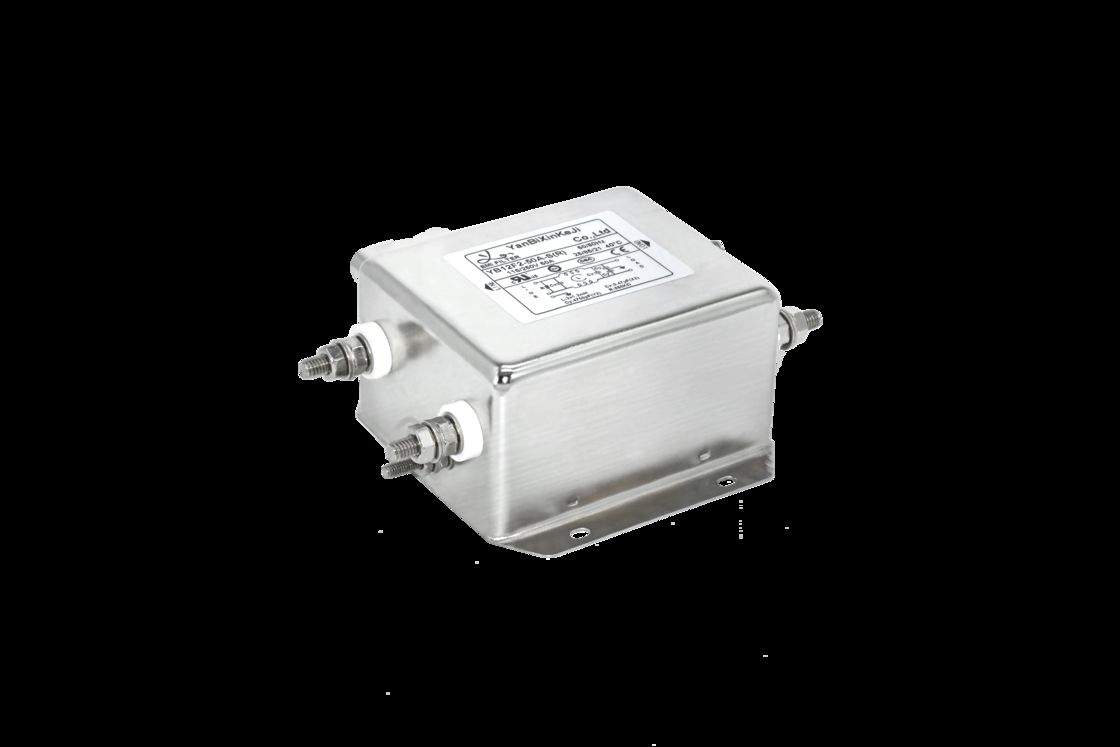

YB12F2 15amp 220V Filtro monofase ad alte prestazioni Filtro RFI Din-rail per apparecchiature di automazione
1. Alta sicurezza e affidabilità, elevate prestazioni
Specifica tecnica:
| Articolo | Filtro monofase della serie F |
| Modello | YB12F2-16A-T(R5) |
| Funzione di trasferimento | Passaggio basso |
| Tipo di pacchetto | Montaggio superficiale |
| Frequenza nominale del centro | 10 K-30 MHz |
| Perdita di inserimento | 60~90dB |
| Impedenza di ingresso | 50Ω |
| Tensione nominale | 115V/250V |
| Corrente nominale | 3A~200A |
| Temperatura ambientale | 40°C |
| Intervallo di temperatura | 25 / 085 / 21 |
| Frequenza di funzionamento | 50/60 Hz |
| Linea per linea | 1450VDC |
| Linea a terra | 2250VDC |
| Corrente di perdita massima | 250VAC/60HZ 0,8mA massimo |
Applicazioni tipiche:
-- Apparecchiature elettriche ed elettroniche
-- attrezzature mediche
-- attrezzature per la computazione
-- attrezzature per l'automazione di ufficio
Tabella di selezione dei filtri:
| Parte n. | Caso | Correnti nominali (A) | Connessioni di uscita |
| YB12F2-6A | F2 | 6 | Terminale ad accensione rapida |
| YB12F2-10A | F2 | 10 | |
| YB12F2-15A | F2 | 15 | M4/M6/M8 Vattone |
| YB12F2-20A | F2 | 20 | |
| YB12F2-30A | F2 | 30 | Blocco terminale |
* Q: Fast-on 6.35x0.8mmS: Scavatrice a viteW: UL1015 18awg
Tablette:
| Numero modello. | Corrente nominale @40°C |
Opzioni terminali* | Resistenza sanguinante (facoltativo) | Corrente di perdita 250V/50Hz | Schema elettrico | Voltaggio nominale ((V) | Frequenza di funzionamento ((Hz) | ||
| YB12E3-1A | 1A | Q. | - | W | - | < 0,8 mA | Fig.1 | 115/250V | 50/60 Hz |
| YB12E3-3A | 3A | Q. | - | W | - | Fig.1 | |||
| YB12E3-6A | 6A | Q. | - | W | - | Fig.1 | |||
| YB12E4-1A | 1A | Q. | S | W | - | Fig.1 | |||
| YB12E4-3A | 3A | Q. | S | W | - | Fig.1 | |||
| YB12E4-6A | 6A | Q. | S | W | - | Fig.1 | |||
| YB12E4-8A | 8A | Q. | S | W | - | Fig.1 | |||
| YB12E4-10A | 10A | Q. | S | W | - | Fig.1 | |||
| YB12E4-15A | 15A | Q. | S | - | - | Fig.1 | |||
| YB12E4-20A | 20A | Q. | S | - | - | Fig.1 | |||
| YB12F1-30A | 30A | - | S | - | - | Fig.1 | |||
| YB12F1-40A | 40A | - | S | - | - | Fig.1 | |||
| YB12F2-30A | 30A | - | S | - | - | Fig.1 | |||
| YB12F2-40A | 40A | - | S | - | - | Fig.1 | |||
| YB12F3-40A | 40A | - | S | - | - | Fig.1 | |||
| YB12F3-50A | 50A | - | S | - | - | Fig.1 | |||
| YB12F4-50A | 50A | - | S | - | - | Fig.1 | |||
Schema elettricoDimensione meccanica (unità: mm)
L'immagine del filtro EMI YB22D6-20A-Q(R):
Tabella delle perdite di inserimento ((In sistema da 50 ohm secondo IEC/CISPR n.17)
